| Původní cena | 22 500 Kč |
| Vaše cena bez DPH | 20 426 Kč |
| DPH: | 21% |
| Jednotka: | sada |
| Kód 1: | K551056 |
| EAN: | 4250516614208 |
| Značka: | Mitutoyo |

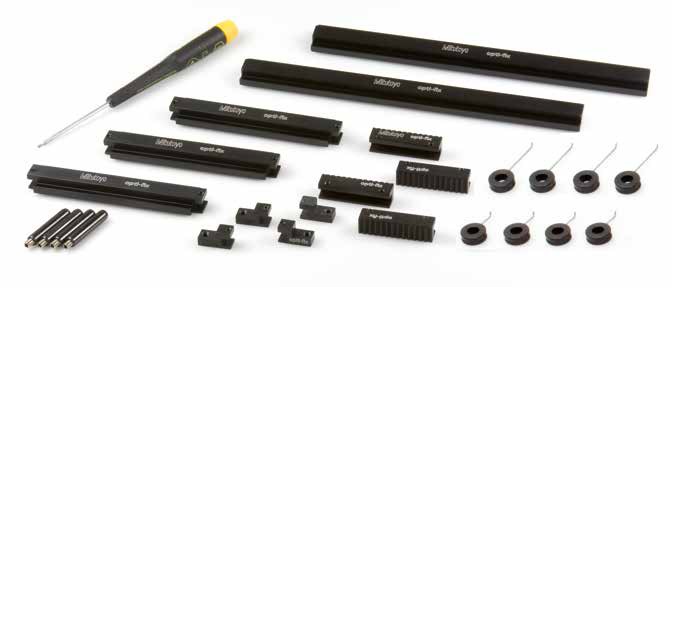

Nejmenší dostupná sada, skládající se z 16 dílů, pro stavbu jednoduchého upínacího přípravku o délce 250 mm pro upevnění
části s jednoduchou geometrií. Upevňovací držáky, vakuové desky nebo magnetické držáky, pro montáž upínacího
systému na měřicí přístroje objednávejte samostatně.
| Popis: | This opti-fix modular fixturing kit, consisting of 16 parts can be used for the construction of a simple rail system with a length of 250 mm, for fixing parts with a simple part geometry. |
| Fastening brackets, vacuum plates or magnetic holders for mounting the clamping system on the | |
| measuring machine, please order separately. | |
| Scope of delivery | |
| ● 16 basic opti-fix system components. | |
| Hmot.: | 875 g |
| Application: | Vision |
| Product line: | opti-fix |
| Component type: | Kit |
| Units: | 16 |
OBSAHUJE:
| Part No. | Qty. | Part name |
| Base Components | ||
| K550838 | 1 | Connector clamp. profile rail; L = 100 mm |
| K550854 | 1 | Clamping profile rail without slot L = 250 mm |
| K550842 | 1 | Connector with connector grooves |
| Build up Components | ||
| K550891 | 3 | Straight pin for holding-down devices L = 30 mm |
| Positioning Components | ||
| K550845 | 2 | Toothed fixture L = 40 mm |
| K550843 | 1 | Toothed fixture L = 100 mm |
| Clamping Components | ||
| K550978 | 1 | Spring clip 30° short |
| K550980 | 1 | Spring clip 30° long |
| K550979 | 1 | Spring clip 15° short |
| K550853 | 3 | Clamping fixture (with thread M4) |
| Tools | ||
| K551020 | 1 | Allen key 1.5 mm |
| Total | 16 |
| Délka |
Délka
250 |
| Jednotka |
Jednotka
mm |
| Provedení |
Provedení
sada |
