Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz

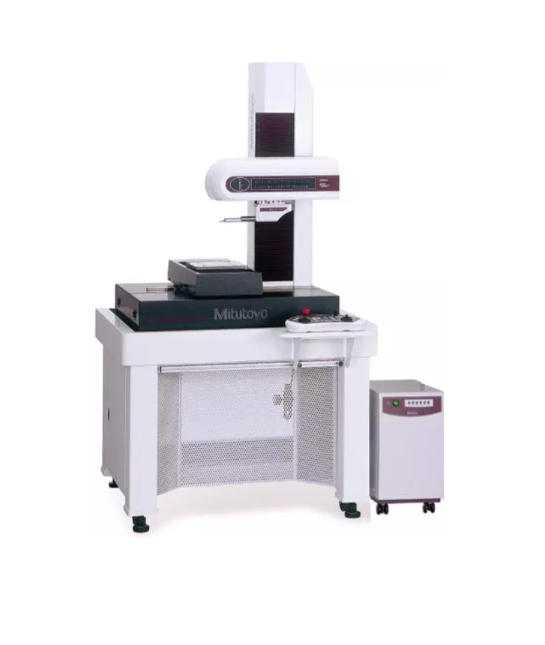

Plně CNC přístroje na měření drsnosti povrchu s výkonným softwarem FORMTRACEPAK.
Drsnoměry Surftest Extreme SV-3000CNC nabízí následující výhody:
- Navržené pro zvýšení kvality výroby vícenásobných-profilů / -obrobků měření.
- Posuvová rychlost každé osy až 200 mm/s.
- U modelů vybavených α-osou, je možné provádět kontinuální měření na
vodorovných a šikmých plochách motoricky naklápěnou posuvovou jednotkou. - V rozsahu měření doteku podporuje software FORMTRACEPAK výpočet prvků kontur.
- Dostupná je také 3D topografie měření jako volitelné příslušenství.
- Měření šikmé roviny je možné díky současnému řízení ve dvou osách, tedy ve směru osy X a osy Y.
- Jednotka snímače obsahuje protinárazové bezpečnostní zařízení, které způsobí automatické zastavení jednotky snímače, jestliže jeho hlavní tělo narazí do měřeného dílu nebo přípravku.
- Všechny modely jsou vybavené osou Y.
- Měření posouváním v ose Z u modelů bez α-osy.
| Model: | SV-3000CNC-S |
| Palcové-Metrické: | Metrické |
| Materiál základny: | Žula |
| Rozlišení: | 0.05 μm |
| Rozsah posuvu: | X = 200 mm |
| Y = 200 mm |
| Stupnice: | Odrazový typ lineárního snímače |
| Rychlost měření: | 0.02 - 2 mm/s |
| Rychlost posuvu: | 200 mm/s (max. CNC) |
| 0-60 mm/s (joystick) |
| Přímost posuvu: | 0,5 μm / 220 mm |
| Rozsah naklápění: | -45°(CCW) až +10°(CW) |
| Rozsah měření: | 800 µm; 80 µm; 8 µm |
| (až 2,4 mm s volitelnými doteky) |
| Rozměry žulové desky | 800 x 620 |
| (Š x H) [mm]: |
| Normy: | EN ISO, VDA, JIS, ANSI a vlastní nastavení |
| Profily: | Skutečný profil (P), profil drsnosti (R), profil vlnitosti (W), MOTIF (R, W) a další |
| Jednotka stolu osy Y: | Instalováno |
| Software: | |
|
| Volitelné příslušenství: | Další volitelné a standardní příslušenství jsou uvedeny na následujicích stránkách věnovaných příslušenství a dotekům. |
