Metrios: Digitální profilprojektor 95x65mm (MM3.01)

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

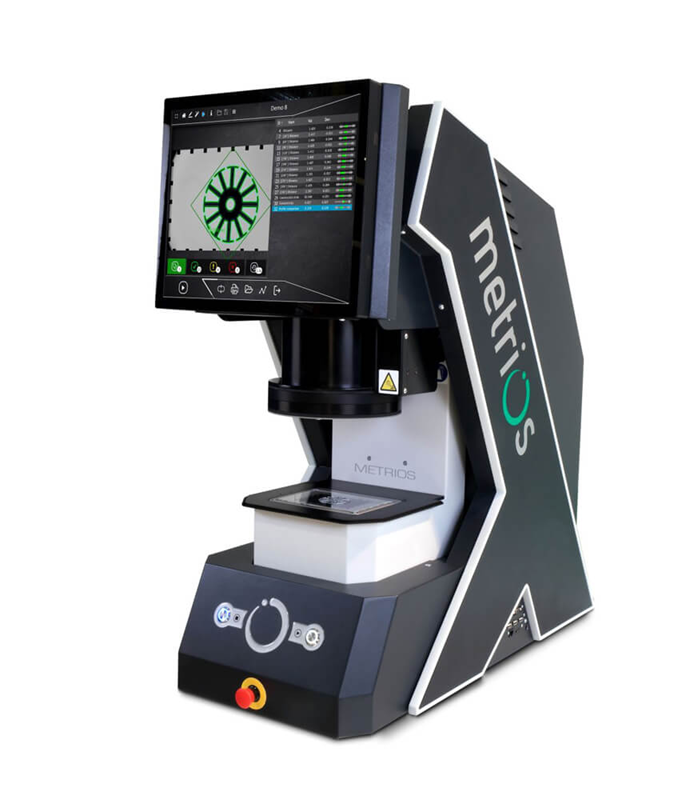

Metrios MM3.01 je automatický digitální profilprojektor určený pro rychlou a přesnou kontrolu rozměrů přímo ve výrobě. Představuje moderní náhradu klasického profilprojektoru – bez nutnosti složitého nastavování, s automatickým rozpoznáním dílu a měřením stiskem jediného tlačítka. Díky intuitivnímu dotykovému ovládání, vysokému rozlišení a pokročilému systému osvětlení zajišťuje objektivní, opakovatelné a stabilní výsledky i mimo metrologickou laboratoř.

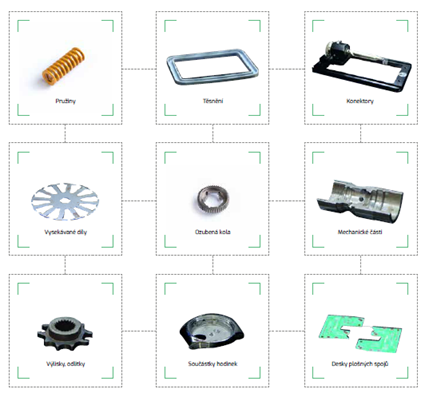

Je ideální řešení pro výrobní kontrolu výlisků, výseků, těsnění, pružin, ozubených kol, mechanických dílů či desek plošných spojů – všude tam, kde je klíčová rychlost, jednoduchost obsluhy a stabilita měření.

Metrios - digitální profil projektor - KUBOUŠEK

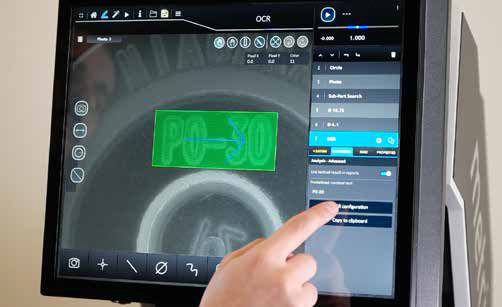

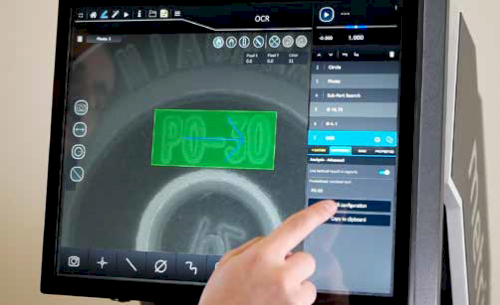

 Funkce a software

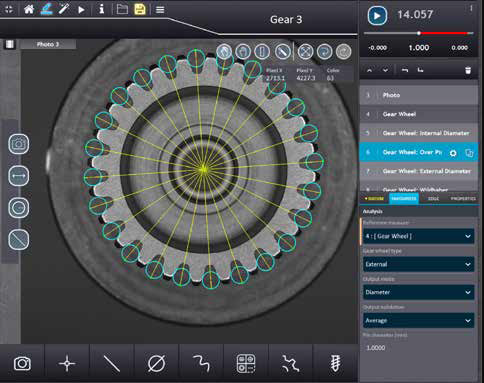

• Automatické rozpoznání dílu a spuštění programu
• Funkce Auto-play pro dávkové měření
• Integrovaný step-master a teplotní senzory
• Funkce Eagle Eye pro maximální opakovatelnost

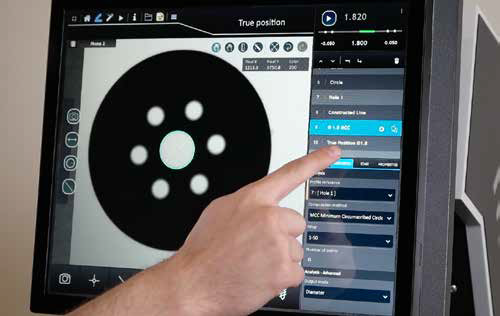

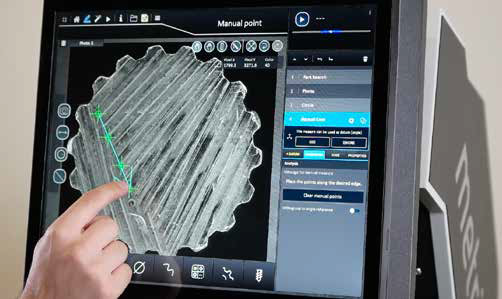

• Manuální i automatické měření

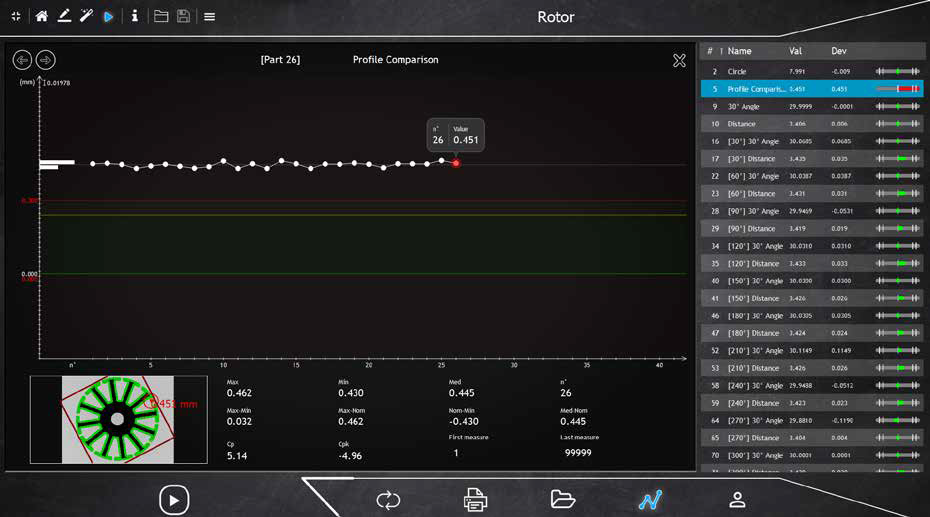

• Porovnání s DXF, export DXF

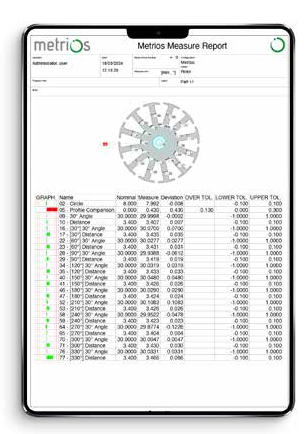

• Export dat (CSV, Q-DAS)
• Možnost integrace do výroby (ProfiNet / ProfiBus)

Základní parametry

• Měřicí rozsah (X × Y ): 95 x 65 mm
• Max. výška měřeného dílu: 100 mm
• Max. zatížení měřicího stolu: 5 kg
• Rozlišení os X–Y: 0,0001 mm

Snímací a optický systém

• Opakovatelnost záběru kamery: 2 µm
• Opakovatelnost v celé ploše (X/Y): cca 2 µm
• Přesnost měření (2σ): (5 + 0,01 L [mm]) µm

Osvětlení a stabilita

• Telecentrické zelené LED spodní (prosvětlovací) světlo
• Horní zelené LED osvětlení v optice
• Motorizovaný světelný prstenec (Light Dome)
• 8 nezávislých sektorů řízených dle orientace dílu
• Odstínění od okolního světla
