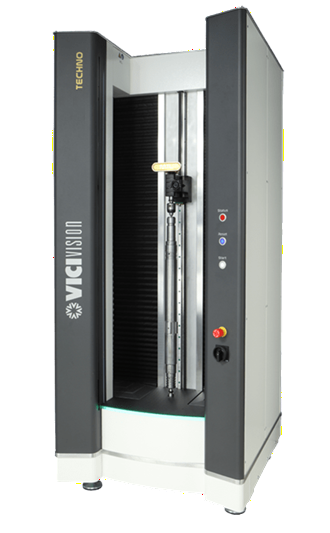

VICIVISION M2018 Techno - optický měřicí přístroj pro rotační měření (VV1.25)

Toto zboží je prodejné pouze registrovaným

Cena na vyžádání - dle požadované konfigurace

Vaše cena bez DPH	0 Kč
0 Kč / ks

Termín dodání: na vyžádání

DPH:	21%
Jednotka:	ks
Kód 1:	VV1.25
Značka:	VICIVISION

Popis

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

VICIVISION M1218 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a vysoce přesnou kontrolu soustružených, broušených i jiných rotačních komponent přímo ve výrobním prostředí. Systém kombinuje pokročilou optickou technologii snímání profilu s digitální analýzou obrazu – během jednoho měřicího cyklu dokáže automaticky vyhodnotit velké množství geometrických parametrů dílu, jako jsou průměry, délky, tvary, cylindricita, souosost nebo závity. Tato technologie umožňuje provádět kontrolu kvality přímo vedle CNC soustruhů, výrazně snižuje dobu měření a eliminuje nutnost přesunu dílů do metrologické laboratoře.

Model M1218 Techno je součástí řady Techno M1200, která je určena pro měření velkých rotačních dílů s délkou až 1250 mm a průměrem do 180 mm – ideální pro robustní hřídele, převodové části nebo velké součásti v automobilovém, energetickém či těžkém průmyslu.

Hlavní vlastnosti

Bezkontaktní optické měření profilů rotačních součástí
Automatické vyhodnocení mnoha geometrických parametrů během jednoho měření
Měření přímo ve výrobním procesu vedle CNC soustruhů
Intuitivní software pro tvorbu a správu měřicích programů
Vysoká přesnost měření a opakovatelnost výsledků
Minimalizace vlivu lidského faktoru
Vhodné pro měření velkých a složitých dílů s vysokými tolerancemi

Technologie optického snímání umožňuje zachytit detaily profilu dílu a vyhodnotit je během jednoho měřicího cyklu, což přispívá k vyšší efektivitě kontroly kvality a rychlejší zpětné vazbě do výrobního procesu.

Technické parametry

Parametr	Hodnota
Měřicí pole	1 250 × 180 mm
Maximální rozměr měřeného dílu	1 300 × 240 mm
Maximální hmotnost dílu	60 kg
Přesnost měření (Ø / L)	2 + D/100 µm / 5 + L/100 µm (typicky pro řadu M1209–M1218)
Opakovatelnost (Ø / L)	0,4 µm / 3 µm (typicky, viz Techno spec.)
Rozměry zařízení (D × Š × V)	cca 920 × 1 030 × 2 205 mm
Napájení	230 V / 50–60 Hz

Poznámka: Parametry přesnosti a opakovatelnosti odpovídají obecné specifikaci modelů série Techno M1200 (M1209, M1214, M1218).

Funkce měření

Přístroj umožňuje kontrolu širokého spektra geometrických charakteristik, například:

Vnější průměr
Délky a vzdálenosti
Úhly a kuželovitost
Poloměry a rádiusy
Cylindricita a souosost
Házivost a kruhovitost
Závity (profil, průměry, stoupání)
Porovnání profilu s CAD (DXF) modelem

Optický systém zachytí celý profil součásti a vyhodnotí jej během jednoho měřicího cyklu, což výrazně urychluje kontrolu kvality a integraci výsledků do firemních procesů.

Oblasti použití

VICIVISION M1218 Techno je ideální pro:

Strojírenský průmysl
Výrobu soustružených a broušených dílů
Automobilový průmysl
Výrobu převodových a hřídelových komponent
Energetický průmysl
Výrobu hydraulických a pneumatických prvků

Výhody systému

Výrazné zrychlení kontroly kvality ve výrobě
Možnost měření přímo ve výrobním procesu
Minimalizace zmetkovitosti a výrobních nákladů
Intuitivní a snadné ovládání bez nutnosti specialisty
Plně automatické vyhodnocení měřicích dat
Robustní konstrukce vhodná pro provoz v dílně

Materiály ke stažení

Videa

Odkazy

117026-katalog-vicivision-mtl-2022-cz

Dokumenty

Technické specifikace

Parametry produktu

Měřicí rozsah	Měřicí rozsah 1 250 × 180
Jednotka	Jednotka mm
Přesnost (mikrometry)	Přesnost (mikrometry) 2+D/200 a 5+L/200
Opakovatelnost (mikrometry)	Opakovatelnost (mikrometry) 0,4/3
