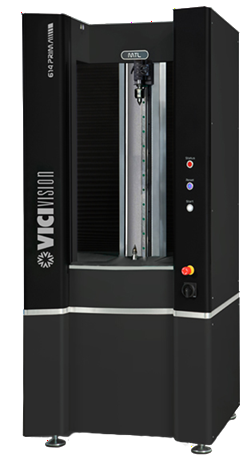

VICIVISION 614 PRIMA je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Přístroj využívá technologii optického snímání profilu a digitální analýzy obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů součásti.

Zařízení je konstruováno pro instalaci přímo ve výrobní hale vedle CNC soustruhů, kde umožňuje operátorům rychle kontrolovat rozměry vyráběných dílů a okamžitě reagovat na případné odchylky ve výrobním procesu. Měření probíhá plně automaticky a obvykle trvá pouze 30–60 sekund, přičemž systém dokáže vyhodnotit stovky parametrů během jednoho cyklu.

Model 614 PRIMA je největším modelem ze série PRIMA 600 a je určen pro měření delších a rozměrnějších rotačních součástí s průměrem až 140 mm a délkou až 600 mm při zachování vysoké přesnosti a opakovatelnosti měření.

Hlavní vlastnosti

• bezkontaktní optické měření profilů soustružených dílů
• automatické vyhodnocení stovek rozměrových parametrů během jednoho měření
• měření přímo ve výrobním procesu vedle CNC soustruhu
• intuitivní software pro tvorbu a správu měřicích programů
• vysoká přesnost a opakovatelnost měření
• minimalizace vlivu lidského faktoru na výsledky měření
• vhodné pro kontrolu větších a komplexních rotačních součástí

Systém je určen pro kontrolu široké škály součástí, například hřídelí, závitových dílů, ventilů, šroubů, fitinků nebo dalších rotačních komponent vyráběných soustružením nebo broušením.

Technické parametry

Funkce měření

Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:

• vnější průměr
• délky a vzdálenosti
• úhly a kuželovitost
• poloměry a rádiusy
• házivost a souosost
• cylindricitu a kruhovitost
• závity (profil, stoupání, průměry)
• komplexní profily rotačních součástí
• porovnání profilu s CAD (DXF) modelem

Optický systém umožňuje analyzovat profil součásti a vyhodnotit stovky parametrů během jednoho měřicího cyklu, což výrazně zrychluje kontrolu kvality výroby.

Oblasti použití

VICIVISION 614 PRIMA je vhodný zejména pro:

• strojírenský průmysl
• výrobu soustružených a broušených dílů
• automobilový průmysl
• výrobu spojovacího materiálu
• výrobu hydraulických a pneumatických komponent
• výrobu větších a delších rotačních součástí

Výhody systému

• výrazné zrychlení kontroly kvality výroby
• možnost měření přímo ve výrobním procesu
• snížení zmetkovitosti a výrobních nákladů
• jednoduchá obsluha bez nutnosti specializovaného metrologa
• automatický sběr a vyhodnocení měřicích dat
• vhodné pro měření větších a složitějších rotačních součástí
