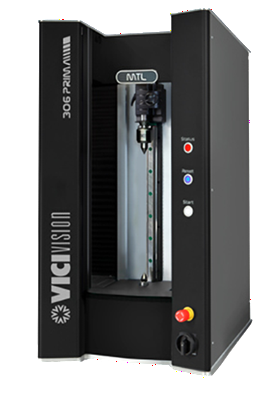

VICIVISION 306 PRIMA - optický měřicí přístroj pro rotační měření (VV10.11)

Toto zboží je prodejné pouze registrovaným

Cena na vyžádání - dle požadované konfigurace

Vaše cena bez DPH	0 Kč
0 Kč / ks

Termín dodání: na vyžádání

DPH:	21%
Jednotka:	ks
Kód 1:	VV10.11
Značka:	VICIVISION

Popis

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

VICIVISION 306 PRIMA je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených a broušených dílů přímo ve výrobním prostředí. Přístroj využívá pokročilou technologii optického snímání a analýzy obrazu, která umožňuje automaticky vyhodnotit velké množství geometrických parametrů během několika sekund.

Systém je navržen pro použití přímo v dílně vedle CNC soustruhů, což umožňuje operátorům okamžitě kontrolovat kvalitu výroby a rychle reagovat na případné odchylky. Tím dochází ke snížení zmetkovitosti, optimalizaci výrobního procesu a zvýšení produktivity.

Měřicí systém umožňuje automatickou detekci profilu obrobku a vyhodnocení stovek rozměrových charakteristik během jednoho měřicího cyklu. Standardní doba měření se pohybuje v řádu desítek sekund.

Hlavní vlastnosti

bezkontaktní optické měření profilů soustružených dílů
rychlé vyhodnocení stovek rozměrů během jednoho měření
automatické rozpoznání geometrie a analýza profilu
možnost měření přímo ve výrobním prostředí
intuitivní software s automatickým měřicím cyklem
eliminace subjektivních chyb operátora
rychlá změna měřicích programů pro různé typy dílů
vhodné pro sériovou i kusovou výrobu

Přístroj je určen především pro kontrolu hřídelových součástí, závitů, šroubů, fitinků nebo dalších rotačních dílů vyráběných soustružením či broušením.

Technické parametry

Parametr	Hodnota
Měřicí pole	300 × 60 mm
Maximální rozměr měřeného dílu	300 × 120 mm
Maximální hmotnost dílu	10 kg
Přesnost měření (Ø)	1,5 + D/200 µm
Přesnost měření (L)	3,5 + L/200 µm
Opakovatelnost (Ø)	0,4 µm
Opakovatelnost (L)	2 µm
Rozměry zařízení (D × Š × V)	595 × 780 × 950 mm
Napájení	230 V / 50–60 Hz
Jmenovitý proud	1,73 A

Funkce měření

Přístroj umožňuje měřit širokou škálu geometrických charakteristik, například:

vnější průměr
délky a vzdálenosti
kuželovitost
házivost
souosost
cylindricitu
poloměry a rádiusy
závity
profily vaček nebo čepů klikových hřídelí

Oblasti použití

VICIVISION 306 PRIMA je vhodný zejména pro:

strojírenský průmysl
výrobu soustružených dílů
automobilový průmysl
výrobu spojovacího materiálu
výrobu hydraulických a pneumatických komponent
přesnou mechaniku

Výhody systému

výrazné zrychlení kontroly kvality
snížení zmetkovitosti a výrobních nákladů
okamžitá kontrola výrobního procesu
jednoduchá obsluha bez nutnosti specializovaného metrologa
kompaktní konstrukce vhodná pro instalaci přímo ve výrobní hale

Materiály ke stažení

Videa

Odkazy

116675-katalog-vicivision-mtl-2022-cz

Dokumenty

Technické specifikace

Parametry produktu

Měřicí rozsah	Měřicí rozsah 300 × 60
Jednotka	Jednotka mm
Přesnost (mikrometry)	Přesnost (mikrometry) 1,5+D/200 a 3,5+L/200
Opakovatelnost (mikrometry)	Opakovatelnost (mikrometry) 0,4/2,0
