Měřicí 3D rameno Tomelleri SPACE PLUS 4.0 - 7 os (SPP7040)

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

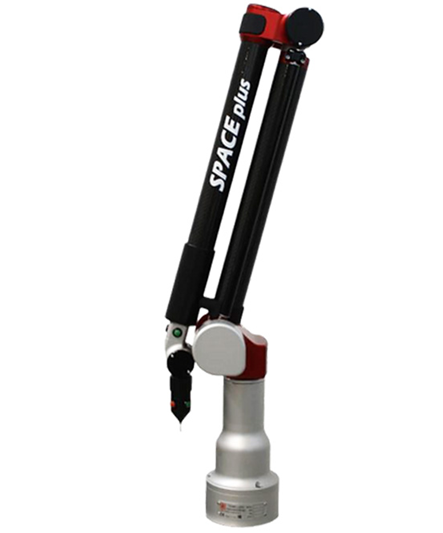

Měřicí 3D rameno Tomelleri SPACE PLUS 4.0 – 7 os představuje vysoce výkonné přenosné souřadnicové měřicí zařízení určené pro přesnou kontrolu rozměrných dílů a sestav. Řada SPACE PLUS je výsledkem dlouholetého vývoje společnosti Tomelleri Engineering a nabízí špičkovou kombinaci přesnosti, flexibility a možnosti skenování.

Díky 7osé konfiguraci je rameno plně připraveno pro integraci laserových skenerů (např. SCANSURF), což umožňuje nejen klasické dotykové měření, ale i rychlé bezkontaktní snímání a tvorbu mračen bodů pro reverse engineering nebo kontrolu tvarově složitých dílů.

Mechanicky vyvážená konstrukce s dvojitým pružinovým systémem zajišťuje lehký, plynulý a přesný pohyb bez zatížení obsluhy. Integrovaná elektromagnetická brzda navíc zvyšuje bezpečnost a stabilitu při práci.

Model s dosahem 4,0 m je ideální pro kontrolu velkých komponent, konstrukcí a sestav přímo ve výrobě.

Technické parametry

• Model: SPACE PLUS 4.0 – 7 os
• Měřicí rozsah: 4000 mm
• Objemová přesnost: 0,056 mm
• Opakovatelnost: 0,030 mm
• Počet os: 7
• Hmotnost: cca 10,5 kg
• Typ zařízení: Přenosné kloubové měřicí rameno (CMM)
• Možnost skenování: Ano (laserové skenery – např. SCANSURF)
• Kompatibilita: metrologické softwary, CAD inspekce

Hlavní vlastnosti a výhody

• 7osá konfigurace pro dotykové měření i 3D skenování
• Vysoká přesnost v kategorii středně velkých a velkých ramen
• Velký měřicí rozsah (4,0 m) pro rozměrné díly
• Mechanické vyvážení pro plynulý a lehký chod
• Elektromagnetická brzda pro vyšší bezpečnost
• Rychlá výměna sond a automatická identifikace
• Možnost tvorby mračen bodů (reverse engineering)
• Vysoká flexibilita – použití ve výrobě i laboratoři

Možnosti využití

• Kontrola velkých dílů a sestav
• 3D skenování a reverse engineering
• Inspekce svařenců, rámů a konstrukcí
• Kontrola forem a nástrojů
• Měření přímo ve výrobě (in-line / at-line)
