Měřicí 3D rameno Tomelleri SPACE PLUS 3.2 - 7 os (SPP7032-W)

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

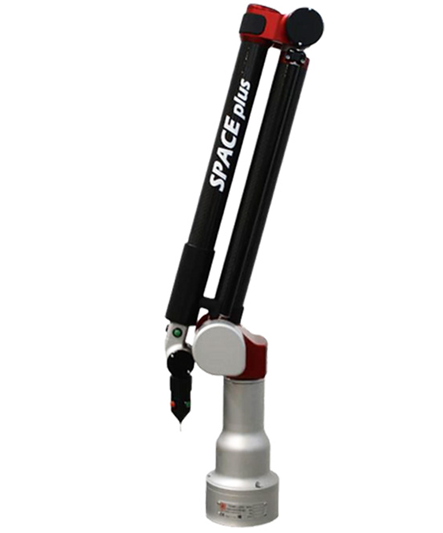

Měřicí 3D rameno Tomelleri SPACE PLUS 3.2 – 7osé je vysoce přesný přenosný souřadnicový měřicí systém navržený pro kontrolu středně velkých až větších dílů s možností pokročilého 3D skenování. Díky přídavné sedmé ose umožňuje integraci laserového skeneru, což výrazně rozšiřuje využití zařízení o digitalizaci složitých geometrií a práci s mračny bodů.

Řada SPACE PLUS představuje nejpřesnější variantu v kategorii standardních kloubových měřicích ramen značky Tomelleri. Konstrukce s mechanickým vyvážením pomocí dvojitého pružinového systému zajišťuje plynulý, lehký a stabilní pohyb bez zatížení obsluhy, což má přímý vliv na přesnost i komfort práce.

7osá konfigurace je ideální pro kombinaci dotykového měření a bezkontaktního 3D skenování, například při reverse engineeringu nebo kontrole složitých tvarů.

Technické parametry

• Model: SPACE PLUS 3.2 – 7osé
• Měřicí rozsah: 3200 mm
• Objemová přesnost: 0,045 mm
• Opakovatelnost: 0,026 mm
• Hmotnost: cca 9,8 kg
• Počet os: 7
• Typ měření: dotykové + bezkontaktní (laserový skener)
• Napájení: 100–240 V / 50–60 Hz
• Krytí: IP54
• Certifikace: ISO 10360-2 / ISO 10360-12 (dle konfigurace)

Hlavní vlastnosti a výhody

• Vysoká přesnost i při větším měřicím rozsahu (3,2 m)
• 7osá konfigurace umožňující integraci laserového skeneru
• Kombinace kontaktního měření a 3D skenování
• Ideální pro tvorbu mračen bodů a CAD porovnání
• Mechanicky vyvážené rameno pro plynulý a ergonomický pohyb
• Automatické odjištění a zajištění brzdného systému
• Vysoká stabilita a opakovatelnost výsledků
• Nízká hmotnost vzhledem k rozsahu
• Rychlá instalace a okamžitá připravenost k použití

Možnosti využití

• 3D skenování a digitalizace složitých dílů
• Reverse engineering
• Kontrola středně velkých a větších komponent
• Analýza odchylek vůči CAD modelu
• Kontrola svařenců, forem a přípravků
