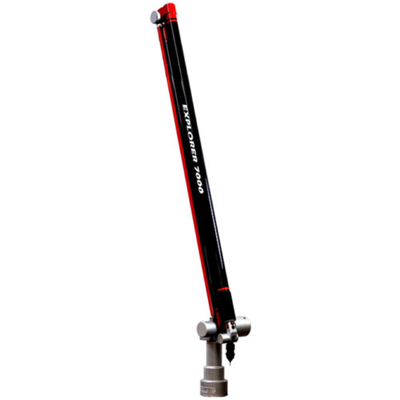

Měřicí 3D rameno Tomelleri EXPLORER 9.0 - 7 os (SPE7090)

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

Měřicí 3D rameno Tomelleri EXPLORER 9.0 – 7 os představuje vrcholné řešení v oblasti přenosné velkoobjemové metrologie. Díky mimořádnému měřicímu rozsahu až 9 metrů a pokročilé 7osé kinematice umožňuje přesné a flexibilní měření i těch největších a geometricky nejnáročnějších dílů.

Sedmá osa zásadně rozšiřuje možnosti pohybu sondy, což umožňuje snadný přístup do obtížně dostupných míst a výrazně zefektivňuje měření složitých tvarů bez nutnosti opakovaného přepolohování. Tento model je ideální pro nasazení přímo ve výrobě, na montážních linkách i při inspekci rozměrných konstrukcí.

Rameno vychází z dlouholetých zkušeností společnosti Tomelleri Engineering a je navrženo pro maximální přesnost, stabilitu a ergonomii. Standardní výbavou je elektromagnetická brzda na druhé ose, která umožňuje bezpečné zajištění ramene v požadované poloze a zvyšuje komfort obsluhy.

Zařízení je plně kompatibilní s dotykovými sondami i laserovými skenery, což umožňuje široké spektrum aplikací – od klasického měření bodů až po pokročilé 3D skenování, tvorbu mračen bodů a reverse engineering.

Technické parametry

• Model: EXPLORER 9.0 – 7 os
• Měřicí rozsah: 9000 mm
• Přesnost: 0,170 mm
• Opakovatelnost: 0,090 mm
• Počet os: 7
• Typ zařízení: Přenosné kloubové souřadnicové měřicí rameno (CMM)

Hlavní vlastnosti a výhody

• Maximální měřicí rozsah pro extrémně velké díly
• 7osá kinematika pro nejvyšší flexibilitu a dostupnost měření
• Snadný přístup ke složitým a špatně dostupným geometriím
• Elektromagnetická brzda pro stabilní a bezpečné polohování
• Možnost integrace laserových skenerů a pokročilých měřicích technologií
• Ideální pro reverse engineering a 3D digitalizaci
• Vysoká efektivita měření přímo ve výrobním procesu

Možnosti využití

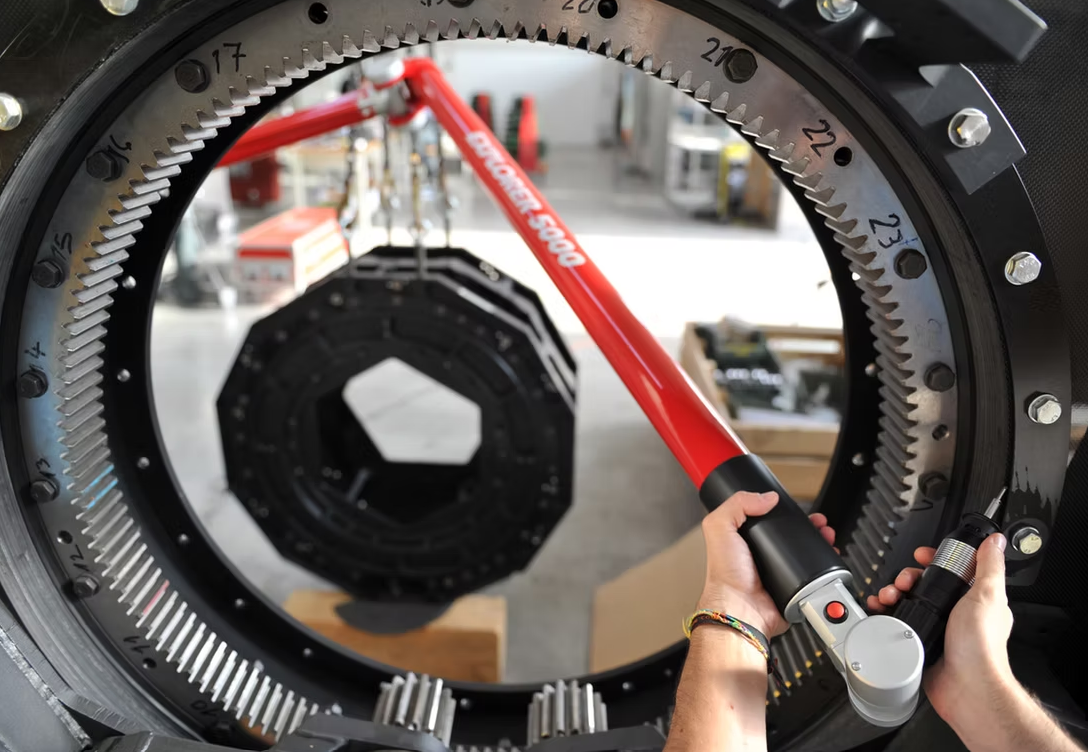

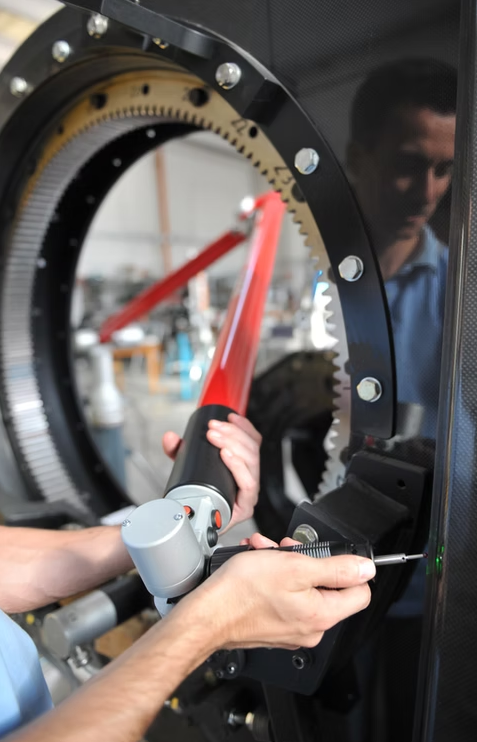

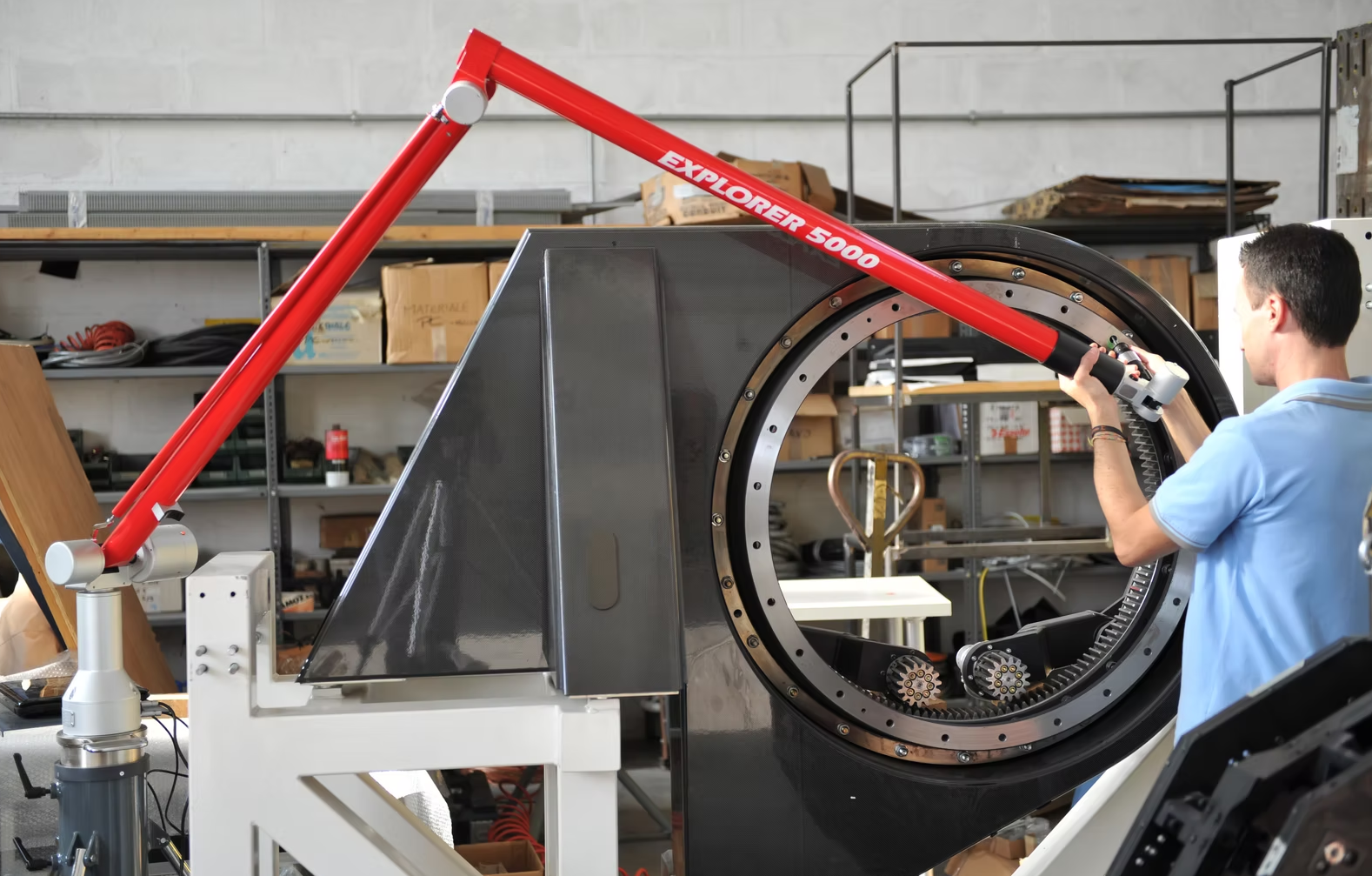

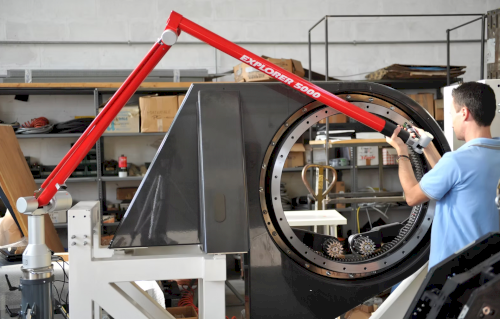

• Kontrola rozměrných a komplexních konstrukcí
• Inspekce velkých svařenců a výrobních celků
• Reverse engineering velkoobjemových dílů
• Měření potrubních systémů a energetických zařízení
• Využití v těžkém strojírenství, energetice, automotive a aerospace
