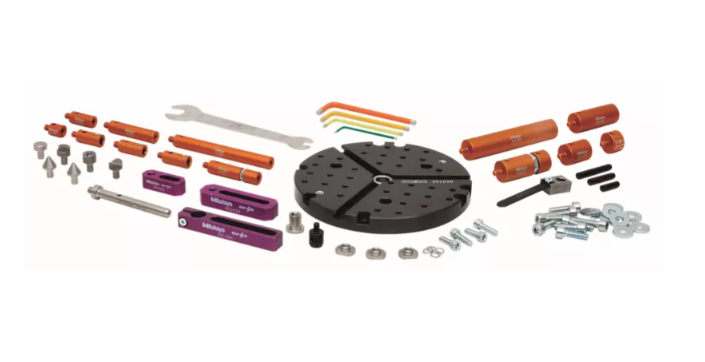

Vybavení a příslušenstvíUpínací přípravkySúprava eco-fix Typ S, 53 ks CMM fixtures, eco-fix KOMEG (K551133)

Súprava eco-fix Typ S, 53 ks CMM fixtures, eco-fix KOMEG (K551133)

Tento tovar je na predaj len registrovaným

Pôvodná cena	24 750 Kč
Vaša cena bez DPH	22 468 Kč
22 468 Kč / ks

Dodací lhůta: na vyžádání

DPH:	21%
Jednotka:	ks
Kód 1:	K551133
Značka:	Mitutoyo

Popis

This eco-fix modular fixturing kit can be used for safe, flexible and repeatable clamping of a huge variety of parts.
For quick application set up, it is fully compatible with:

Turntables: RA-10, RA-120, RA-120P, RA-1600
Theta 1 axis: SV-, SV-C-, CS- and FTA-Types

Scope of delivery:

basic eco-fix system components
Ø150 mm base plate


Popis:	Tuto modulární upínací sadu eco-fix lze použít k bezpečnému, flexibilnímu a opakovatelnému upnutí velkého množství dílů.
	Pro rychlé nastavení aplikace.
	Je plně kompatibilní s:
	Točny: RA-2200, RA-H5200, RA-2200CNC, RA-H5200CNC
	Osa Theta 1: typy SV-, SV-C-, CS- a FTA

	Rozsah dodávky:
	● základní komponenty systému eco-fix.
	● Základní deska Ø200 mm
Hmot.:	1960 g
Application:	CMM
Application:	FMI
Product line:	eco-fix
Component type:	Sada
Units:	53
Obsahuje:	Part No.	Qty.	Part name
	Base Components
	Base plate
	K551038	1	Adapter plate ø 150 mm
	Build up Components
	Columns
	K551024	1	Location pin ø 12 mm x 13 mm
	K551025	1	Location pin ø 12 mm x 25 mm
	K551026	1	Location pin ø 12 mm x 50 mm
	K551027	1	Location pin ø 12 mm x 100 mm
	K551028	1	Location pin ø 20 mm x 13 mm
	K551029	1	Location pin ø 20 mm x 25 mm
	K551030	1	Location pin ø 20 mm x 50 mm
	K551031	1	Location pin ø 20 mm x 100 mm
	K551040	1	Adjustable location pin ø 20 mm
	K551041	1	Adjustable location pin ø 12 mm
	K551042	3	Location pin ø 12 mm with bore 6 mm
	Brackets
	K551035	1	Receiver bracket small
	K551036	1	Receiver bracket large
	K551044	1	Receiver bracket L = 90 mm, ø 12 mm
	K551046	1	Slotted nut for receiver bracket h = 12 mm
	Positioning Components
	K550262	1	V-block mini, ø12mm
	K550261	2	Cone receiver mini, ø12 mm
	K550250	1	Stopper element mini, ø 6 mm
	K550247	1	Back square mini, ø 6 mm
	K550058	1	V-block
	K550888	2	Straight pin ø 6 mm x 20 mm
	K550889	2	Straight pin ø 6 mm x 30 mm
	K550890	2	Straight pin ø 6 mm x 40 mm
	Clamping Components
	K550716	1	Straight pin with thread, M6 x 75 mm
	K550279	1	Spring clip, ø 8 mm, L = 60 mm
	Screws and Washers
	K550563	6	Cylinder head screw M6 x 25 mm
	K550110	8	Cylinder head screw M6 x 20 mm
	K550591	1	Washer ø 6.4 mm x ø 17 mm
	Tools
	K551050	1	Allen key 2 mm
	K551051	1	Allen key 3 mm
	K551052	1	Allen key 4 mm
	K551053	1	Allen key 5 mm
	K551054	1	Double open-ended spanner 10-17
	Total	52

Médiá

Videá

Odkazy

119977-70

Dokumenty

Technická špecifikácia

Parametry produktu

Provedení

sada
