VICIVISION MTL X360 - optický merací prístroj na rotačné meranie (VV1.07)

Tento tovar je na predaj len registrovaným

Cena na vyžádání - dle požadované konfigurace

Vaša cena bez DPH	0 EUR
0 EUR / ks

Termín dodání: na vyžádání

DPH:	21%
Jednotka:	ks
Kód 1:	VV1.07
Značka:	VICIVISION

Popis

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

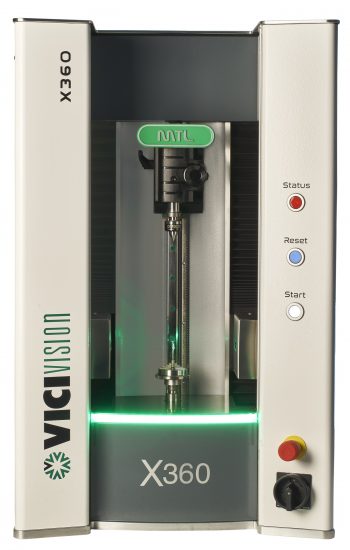

VICIVISION MTL X360 je bezkontaktní optický měřicí přístroj ze série X Series, navržený pro velmi detailní a vysoce přesnou kontrolu mikro‑mechanických dílů, zubních implantátů, hodinek, spojovacích prvků i široké škály malých až středních výrobků. Přístroj využívá optické snímání s vysokým rozlišením a pokročilý software, který během jednoho měřicího cyklu automaticky vyhodnocuje množství geometrických parametrů — včetně průměrů, délek, úhlů, rádiusů nebo detailů závitů — bez nutnosti kontaktu s měřeným dílem.

Systém je navržen tak, aby jej mohl obsluhovat i operátor bez hlubokých znalostí metrologie — měřicí program lze aktivovat jedním kliknutím a výsledky jsou k dispozici během několika sekund.

Hlavní vlastnosti

Bezkontaktní optické měření i těch nejmenších detailů
Vysoké rozlišení obrazu pro přesné měření délek, průměrů, úhlů, rádiusů a závitů
Automatické vyhodnocení stovek parametrů během jednoho měření
Intuitivní software s možností porovnání měřeného profilu s CAD (DXF) modelem
Snadná obsluha a rychlé výsledky ve výrobním prostředí
Vhodné pro mikro‑mechanické a biomedicínské aplikace stejně jako malé střední díly
Robustní provedení s přístupem pro snadné vkládání i drobných součástek

Technické parametry

Parametr	Hodnota
Měřicí pole	300 × 60 mm
Maximální rozměr měřeného dílu	300 × 120 mm
Maximální hmotnost dílu	10 kg
Přesnost měření (Ø)	~1 + D/200 µm*
Přesnost měření (L)	~3 + L/200 µm*
Opakovatelnost (Ø)	~0,3 µm
Opakovatelnost (L)	~1,2 µm
Rozměry zařízení (D × Š × V)	cca 595 × 780 × 950 mm
Napájení	230 V / 50–60 Hz
* Hodnoty přesnosti a opakovatelnosti jsou typické pro modely X360 z řady X Series.

Funkce měření

MTL X360 umožňuje opticky kontrolovat různé geometrické vlastnosti dílů:

Vnější průměr
Délky a vzdálenosti
Úhly a kuželovitost
Poloměry a rádiusy
Cylindricitu a souosost
Házivost a kruhovitost
Závity (profil, stoupání, průměry)
Porovnání profilu s CAD (DXF)

Optický systém pracuje s velmi vysokým rozlišením obrazu, takže i detaily malé geometrie jsou přesně zachyceny a vyhodnoceny během jediného měření.

Oblasti použití

VICIVISION MTL X360 je vhodný zejména pro:

Strojírenský a mikromechanický průmysl
Biomedicínské a dentální aplikace (implantáty, chirurgické komponenty)
Hodinářský a precizní průmysl
Výrobu spojovacích a malých rotačních dílů
Vývoj a prototypování micro‑částí
Laboratorní metrologie a kontrola kvality

Výhody systému

Rychlé a objektivní měření mikro‑součástí
Bezkontaktní technologie eliminuje opotřebení čidel
Snadné ovládání bez specializovaného metrologa
Automatické shromažďování a export výsledků
Optimální pro malé a složité díly
Robustní konstrukce vhodná i do výrobní haly

Médiá

Videá

Odkazy

117049-katalog-vicivision-mtl-2022-cz

Dokumenty

Technická špecifikácia

Parametry produktu

Měřicí rozsah	Měřicí rozsah 300 × 60
Jednotka	Jednotka mm
Přesnost (mikrometry)	Přesnost (mikrometry) 1+D/200 a 3+L/200
Opakovatelnost (mikrometry)	Opakovatelnost (mikrometry) 0,3/1,2
