Meracie 3D rameno Tomelleri SPACE 4.0 TUBO - 6 osí (SPT6040)

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

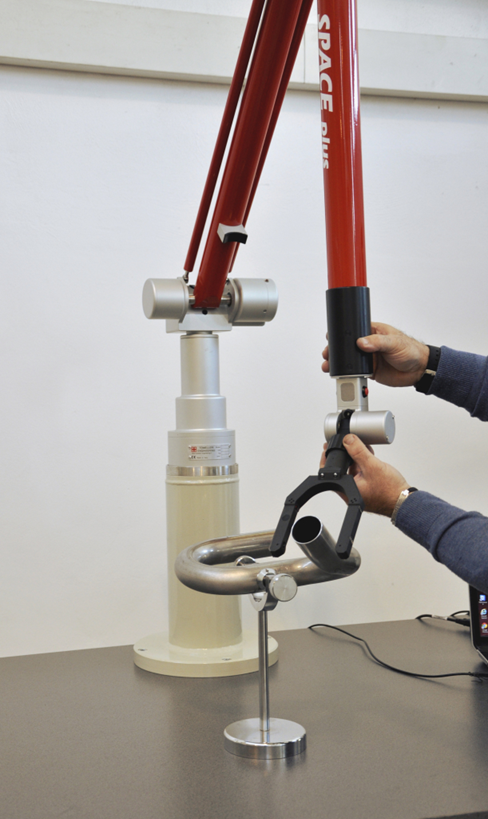

Měřicí 3D rameno Tomelleri SPACE 4.0 TUBO – 6 os je vysoce výkonný přenosný souřadnicový měřicí systém určený pro přesnou kontrolu rozměrných trubek a potrubních sestav. Vychází z platformy řady SPACE a je rozšířen o pokročilou technologii laserových vidlic (Laser Forks) a specializovaný software pro měření potrubí.

Tento model nabízí velký měřicí rozsah až 4 metry, díky čemuž je ideální pro náročné aplikace v automotive, energetice, strojírenství nebo leteckém průmyslu. Umožňuje rychlé a přesné měření přímých úseků, poloměrů ohybů i složitých 3D geometrií včetně vícenásobných ohybů nebo trubek s proměnným průměrem.

Mechanicky vyvážená konstrukce s dvojitým pružinovým systémem zajišťuje lehký a plynulý pohyb ramene, což výrazně zvyšuje komfort obsluhy i přesnost měření.

Měřicí ramena TOMELLERI - ideální pro rychlou a přesnou kontrolu

Technické parametry

• Model: SPACE 4.0 TUBO – 6 os
• Měřicí rozsah: 4000 mm
• Objemová přesnost (laserová vidlice): 0,099 mm
• Přesnost bodu (dotyková sonda): 0,060 mm
• Opakovatelnost: 0,045 mm
• Počet os: 6
• Hmotnost: cca 9,5 kg
• Technologie měření: Laser Fork + dotyková sonda
• Software: Tomelleri TUBO (pro měření potrubí)
• Napájení: 100–240 V / 50–60 Hz
• Krytí: IP54

Hlavní vlastnosti a výhody

• Specializace na měření trubek a potrubních systémů
• Technologie laserových vidlic pro rychlé bezkontaktní měření
• Kombinace kontaktního a bezkontaktního snímání
• Velký měřicí rozsah (4,0 m) pro rozměrné díly
• Mechanicky vyvážené rameno pro plynulý a přesný pohyb
• Automatická identifikace sondy a rychlá výměna příslušenství
• Možnost přímého napojení na CNC ohýbačky
• Kompenzace pružnosti materiálu (spring-back)

Možnosti využití

• Kontrola velkých potrubních systémů a konstrukcí
• Měření dlouhých ohýbaných trubek
• Analýza složitých 3D geometrií potrubí
• Korekce CNC programů pro ohýbání trubek
• Reverse engineering potrubních dílů
• Kontrola svařovaných sestav
