Meracie 3D rameno Tomelleri SPACE 3.2 TUBO - 6 osí (SPT6032)

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

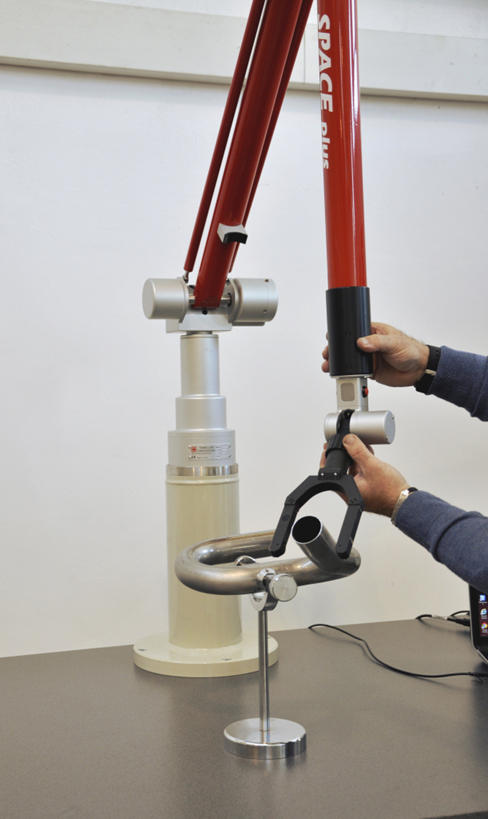

Měřicí 3D rameno Tomelleri SPACE 3.2 TUBO – 6 os je specializovaný přenosný souřadnicový měřicí systém určený pro přesnou kontrolu trubek, potrubních sestav a složitých ohýbaných profilů ve větším měřicím rozsahu. Vychází z osvědčené platformy řady SPACE a je rozšířen o pokročilou technologii laserových vidlic (Laser Forks) a dedikovaný software pro měření potrubí.

Systém umožňuje rychlé a přesné měření přímých úseků, poloměrů ohybů i komplexních 3D geometrií včetně vícenásobných ohybů nebo trubek s proměnným průměrem. Díky tomu je ideální pro náročné aplikace v automotive, letectví nebo energetice.

Mechanicky vyvážená konstrukce s dvojitým pružinovým systémem zajišťuje lehký, plynulý a přesný pohyb ramene, což výrazně zvyšuje komfort obsluhy i kvalitu měření.

Měřicí ramena TOMELLERI - ideální pro rychlou a přesnou kontrolu

Technické parametry

• Model: SPACE 3.2 TUBO – 6 os
• Měřicí rozsah: 3200 mm
• Objemová přesnost (laserová vidlice): 0,072 mm
• Přesnost bodu (dotyková sonda): 0,045 mm
• Opakovatelnost: 0,035 mm
• Počet os: 6
• Hmotnost: cca 8,8 kg
• Technologie měření: Laser Fork + dotyková sonda
• Software: Tomelleri TUBO (pro měření potrubí)
• Napájení: 100–240 V / 50–60 Hz
• Krytí: IP54

Hlavní vlastnosti a výhody

• Specializace na měření trubek a potrubních systémů
• Technologie laserových vidlic pro rychlé bezkontaktní měření
• Kombinace kontaktního a bezkontaktního snímání
• Větší měřicí rozsah (3,2 m) pro rozměrnější díly
• Mechanicky vyvážené rameno pro plynulý a přesný pohyb
• Automatická identifikace sondy a rychlá výměna příslušenství
• Možnost přímého napojení na CNC ohýbačky
• Kompenzace pružnosti materiálu (spring-back)

Možnosti využití

• Kontrola ohýbaných trubek a potrubních systémů
• Měření poloměrů ohybů a délek přímých částí
• Analýza složitých 3D geometrií potrubí
• Korekce CNC programů pro ohýbání trubek
• Reverse engineering potrubních dílů
• Kontrola svařovaných konstrukcí
