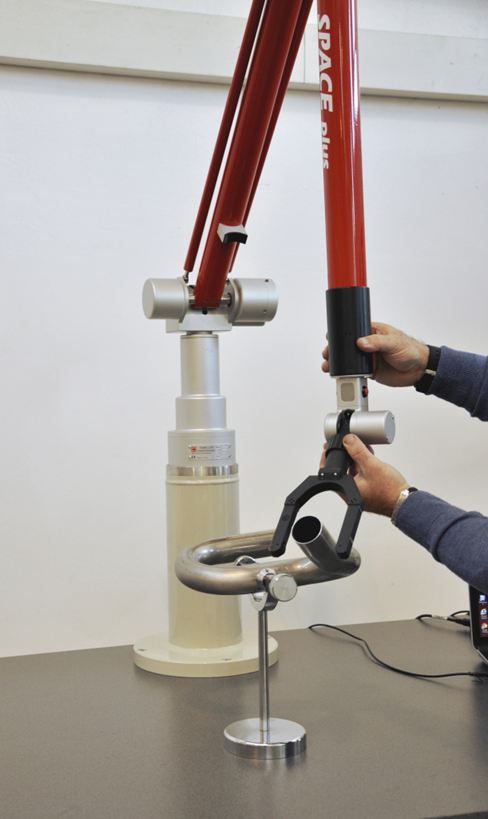

Meracie 3D rameno Tomelleri SPACE 1.8 TUBO - 6 osí (SPT6018)

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

Měřicí 3D rameno Tomelleri SPACE 1.8 TUBO – 6 os je specializované přenosné souřadnicové měřicí zařízení určené především pro přesnou kontrolu trubek a potrubních systémů. Vychází z osvědčené konstrukce řady SPACE, kterou rozšiřuje o unikátní technologii měření pomocí laserových vidlic (Laser Forks) a dedikovaný software pro analýzu potrubí.

Tato varianta představuje komplexní řešení pro výrobce a kontrolu potrubních dílů – umožňuje rychlé, přesné a opakovatelné měření i složitých tvarů, jako jsou ohyby, vícenásobné zakřivení nebo trubky s proměnným průměrem.

Díky mechanicky vyvážené konstrukci s dvojitým pružinovým systémem je rameno velmi lehké a snadno ovladatelné, což zajišťuje komfortní práci i při delším měření. Zařízení lze použít na stole, na stativu nebo přímo ve výrobě.

Měřicí ramena TOMELLERI - ideální pro rychlou a přesnou kontrolu

Technické parametry

• Model: SPACE 1.8 TUBO – 6 os
• Měřicí rozsah: 1800 mm
• Objemová přesnost (s laserovou vidlicí): 0,056 mm
• Přesnost bodu (dotyková sonda): 0,025 mm
• Opakovatelnost: 0,020 mm
• Počet os: 6
• Hmotnost: cca 7,9 kg
• Typ zařízení: Přenosné kloubové měřicí rameno (CMM)
• Technologie měření: Laser Fork (laserové vidlice) + dotyková sonda
• Software: Tomelleri TUBO (pro měření trubek)

Hlavní vlastnosti a výhody

• Specializace na měření trubek a potrubních systémů
• Unikátní technologie laserových vidlic (Laser Forks)
• Rychlé bezkontaktní i kontaktní měření
• Mechanicky vyvážené rameno pro plynulý a lehký chod
• Vysoká přesnost i při složitých geometriích
• Možnost okamžité instalace (stůl / stativ / výroba)
• Automatická kompenzace pružnosti materiálu (spring-back)
• Přímé napojení na CNC a výrobní proces

Možnosti využití

• Kontrola ohýbaných trubek a potrubních systémů
• Měření poloměrů ohybů a délek přímých úseků
• Analýza složitých 3D geometrií potrubí
• Korekce výrobních programů (CNC ohýbačky)
• Reverse engineering potrubních dílů
• Kontrola svařovaných sestav
